Вакуумные сублимационные сушилки для фруктов и овощей

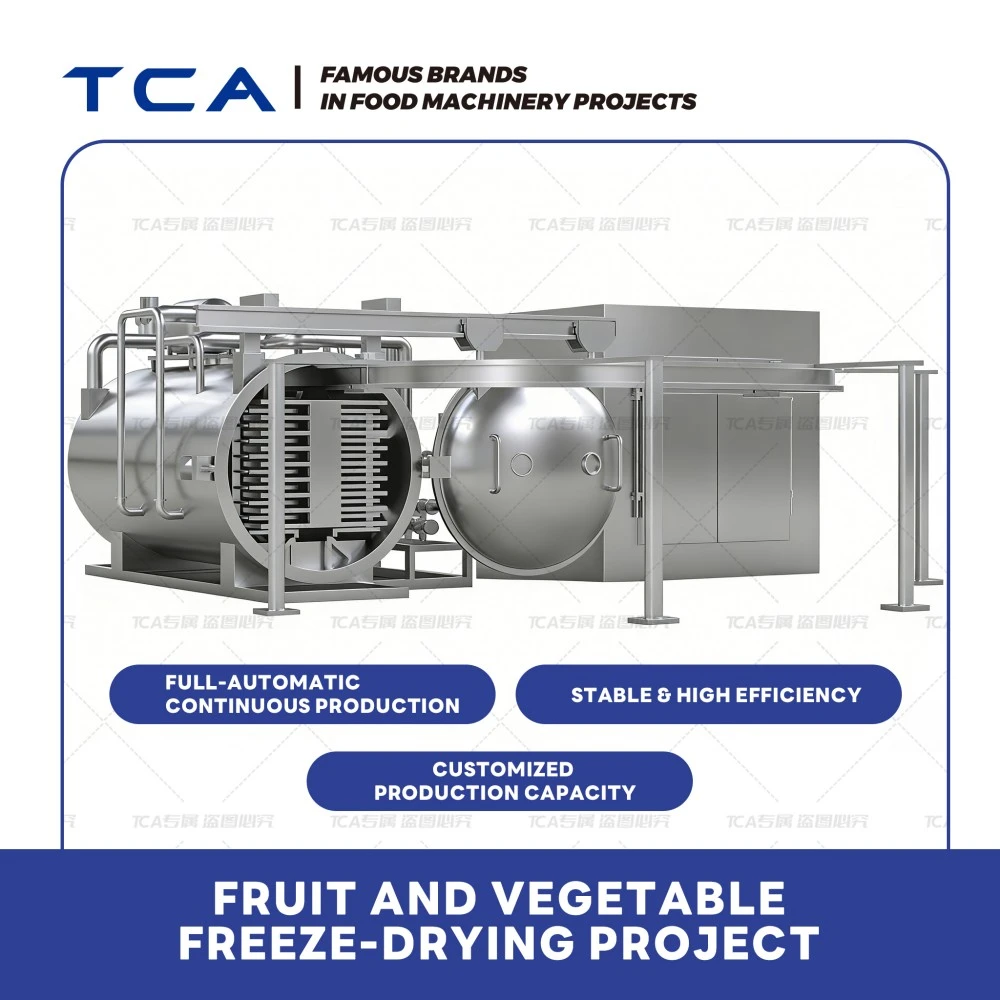

Вакуумная сублимационная сушилка для фруктов и овощей состоит из двух основных частей: основного блока и вспомогательных устройств. Эти компоненты работают сообща, обеспечивая стабильный и эффективный процесс сублимационной сушки. Основная конструкция разделена на шесть модулей, все они изготовлены из пищевой нержавеющей стали марки 304 или алюминия, что соответствует стандартам гигиены пищевых продуктов. В некоторых моделях высокого класса для деталей, контактирующих с пищевыми продуктами, используется нержавеющая сталь марки 316L, что соответствует требованиям фармацевтической чистоты:

1. Камера сублимационной сушки: Основная рабочая зона разделена на отсек для материалов и отсек для конденсации. Он имеет компактную прямоугольную герметичную конструкцию, способную выдерживать положительное и отрицательное давление. В качестве уплотнителя используется силиконовая резина, устойчивая к высоким и низким температурам, а в качестве изоляционного слоя - эластичный теплоизоляционный материал с закрытыми порами. Камера оснащена полками (специальная полая фанера, высокая прочность и хорошая герметичность) для размещения фруктов и овощей. Верхний слой имеет пластину для компенсации теплового излучения, обеспечивающую равномерную температуру внутри камеры. Сбоку расположено смотровое окошко из авиационного акрила для наблюдения за процессом сублимационной сушки в режиме реального времени. Внизу расположено сливное отверстие. Камера также включает в себя вспомогательные компоненты, такие как манометр, резистор для измерения температуры и предохранительный клапан, обеспечивающие безопасность эксплуатации и управление технологическим процессом.

2. Холодильная установка: "Охлаждающая сердцевина" оборудования. В основных моделях используется каскадный двухступенчатый компрессор, способный достигать сверхнизких температур -70℃ в холодильной камере с производительностью улавливания воды от 4 до 15 кг на порцию. Он быстро улавливает водяной пар, образующийся при сублимации, предотвращая нарушение вакуумной среды, сокращая частоту размораживания и повышая непрерывность производства. Он подходит для обработки фруктов и овощей с высоким содержанием влаги (таких как огурцы и арбузы). Некоторые модели позволяют оптимизировать температуру перед замораживанием в зависимости от характеристик продуктов, что позволяет сохранить цвет и устранить запах чувствительных к нагреванию фруктов и овощей.

3. Вакуумная установка: необходима для поддержания высокого вакуума. Оснащенный коррозионностойким вакуумным насосом, он может стабильно поддерживать максимальный вакуум ≤5 Па. Клапан перепада давления (газовый балластный клапан) предотвращает обратный поток масла, предотвращая загрязнение фруктового и овощного сырья. Он также оснащен функцией быстрой очистки пылесосом, что сокращает цикл сушки и повышает эффективность производства. Подходит для обработки высококачественных фруктов и овощей, лекарственных трав и других материалов, требующих высокой чистоты. Выпускной патрубок вакуумного насоса оснащен коллектором масляного тумана для предотвращения загрязнения выхлопными газами.

4. Нагревательный элемент: Отвечает за точный контроль температуры, используя циркулирующую теплоноситель с силиконовым маслом. По сравнению с традиционным электрическим нагревом, это повышает точность контроля температуры на 50%, обеспечивая разницу температур при хранении на полке ≤1℃. В некоторых моделях высокого класса используется технология зонального регулирования температуры, позволяющая регулировать разницу температур в пределах 0,5 ℃. Она позволяет точно регулировать режим нагрева в соответствии с характеристиками различных фруктов и овощей (листовых овощей, ягод, корнеплодов), избегая потери питательных веществ или морфологических повреждений, вызванных локальным перегревом. Одновременно можно использовать технологию рекуперации тепла для извлечения и повторного использования тепла со стадии сублимации, снижая потребление энергии.

5. Циркуляционная и пневматическая система: Система циркуляции отвечает за циркуляцию и подачу силиконового масла и хладагента, обеспечивая равномерный и стабильный уровень температуры и вакуума. Пневматическая система управляет автоматическим запиранием цилиндров дверцы камеры, обеспечивая герметичность камеры и предотвращая утечку вакуума во время сублимационной сушки, тем самым повышая стабильность работы оборудования.

6. Интеллектуальная система управления: "Мозг" оборудования, оснащенный промышленным ПЛК и сенсорным экраном, поддерживает хранение 40 наборов технологических рецептов и может отслеживать и записывать температурные и вакуумные кривые в режиме реального времени, что соответствует требованиям аудита GMP; некоторые модели поддерживают удаленный мониторинг с помощью мобильное приложение и экспорт кривых сублимационной сушки через USB-накопитель, устраняя необходимость в круглосуточном присутствии персонала на месте, снижая трудозатраты, а также оптимизируя кривые сублимационной сушки с помощью алгоритмов искусственного интеллекта для автоматической настройки параметров процесса, повышения стабильности продукта и эффективности производства.

Технологический процесс производства

Основная технология сублимационных сушилок для фруктов и овощей основана на принципе трехфазного равновесия воды. Когда давление воды ниже тройной точки (приблизительно 611 Па), лед может непосредственно сублимироваться в водяной пар, не переходя в жидкое состояние.
Полный процесс сублимационной сушки состоит из трех этапов:

1. Этап предварительной заморозки

Свежие фрукты и овощи быстро замораживаются при температуре от -30°C до -50°C. Это превращает свободную и связанную воду внутри клеток в твердые кристаллы льда, предотвращая рост кристаллов льда и повреждение клеточной структуры.

Влияние скорости замораживания: Быстрое замораживание (10-50°C/мин): Образует мелкие микрокристаллы, которые приводят к минимальному повреждению клеток и получению высококачественных продуктов. Медленное замораживание (1°C/мин): Образует крупные кристаллы льда, что полезно при сублимационной сушке, но может повредить структуру клеток.

2. Первичная сушка (стадия сублимации)

В условиях высокого вакуума (≤5 Па) твердые кристаллы льда сублимируются непосредственно в водяной пар, не переходя в жидкое состояние. На этом этапе требуется точный контроль температуры измельчения (обычно от -40°С до +30°С), чтобы кристаллы льда могли медленно сублимироваться, сохраняя пористую структуру фруктов и овощей.

3. Десорбция и сушка (стадия десорбции).

Нагревание до температуры от +20℃ до +60℃ удаляет воду, плотно связанную с твердым материалом, снижая конечное содержание влаги до 1-4%.

Критерии определения конечной точки сушки:

Температура материала и нагревательной пластины, как правило, совпадают и остаются постоянными в течение определенного периода времени.

Уровень вакуума в сушильной камере становится практически стабильным.

Температура в холодильной камере возвращается к значению холостого хода.
